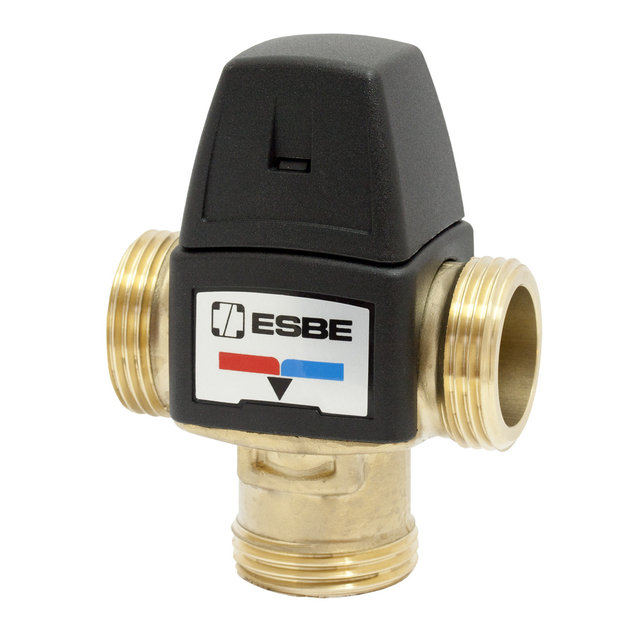

Термостатический смесительный клапан ESBE серии VTA 322

Уточнить наличие

Наличие товара уточняйте по телефону: +375 (33) 613-53-22 +375(29)842-10-00

Продажа товара осуществляется по адресу: г. Полоцк, ул. Коммунистическая, 27

Рубрика
Область применения по назначению

Рекомендуемая опция

  • Питьевое водопотребление, линейное применение

Запасная альтернатива

  • Питьевое водопотребление, линейное применение
  • Солнечное отопление
  • Подогрев полов

Технические данные

Класс давления: PN 10
Рабочее давление: 1.0 MПa
Макс. перепад давления, смешивание: 0.3 MПa
Диаграмма падения давления: см. каталог товаров
Макс. температура теплоносителя, VTA320, VTA520, макс.: 95 °C
VTA520 временно, макс.: 100 °C
Стабильность температуры VTA320: ± 2 °C
VTA520: ± 4 °C
Соединение, Внутренняя резьба (Rp): EN 10226-1
Наружная резьба (G): ISO 228/1
Наружная резьба (R): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Материалы, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Cоответствие: PED 97/23/EC, статья 3.3

Серии VTA322/VTA522, Наружная резьба

Номер арт. Наименование Температурный диапазон °C Kvs* Соединение A мм B мм C мм D мм Масса кг
31102800 VTA322 20-43 1.2 G 1/2″ 70 42 52 46 0.41
31100500 VTA322 20-43 1.5 G 3/4″ 70 42 52 46 0.45
31100900 VTA322 20-43 1.6 G 1″ 70 42 52 46 0.48
31620100 VTA522 20-43 3.2 G 1″ 84 62 60 56 0.86
31620400 VTA522 20-43 3.5 G 1 1/4″ 84 62 60 56 0.95
31103200 VTA322 30-70 1.6 G 1″ 70 42 52 46 0.53
31102900 VTA322 35-60 1.2 G 1/2″ 70 42 52 46 0.41
31100600 VTA322 35-60 1.5 G 3/4″ 70 42 52 46 0.45
31101000 VTA322 35-60 1.6 G 1″ 70 42 52 46 0.48
31104700 VTA322 45-65 1.6 G 1″ 70 42 52 46 0.55
31620200 VTA522 45-65 3.2 G 1″ 84 62 60 56 0.86
31620500 VTA522 45-65 3.5 G 1 1/4″ 84 62 60 56 0.95
31620300 VTA522 50-75 3.2 G 1″ 84 62 60 56 0.86
31620600 VTA522 50-75 3.5 G 1 1/4″ 84 62 60 56 0.95
Использование

VTA320_RU_A-01

VTA320

VTA520 VTS520_RU_A-01

VTS520
Примеры установки

$name

VTA520/VTA320

$name



Характеристики:

Производитель   Esbe
Страна производитель Швеция
Назначение комплектующего Для теплых полов, Для теплонакопителей
Тип комплектующего Трехходовой смесительный клапан
Тип присоединения Резьбовое
